产品说明
适用范围
1、百兆网络防雷器是按照国际标准 IEC61643.21和国家标准 GB18802.21；
2、所设计、生产和检测，产品严格按ISO9001质量保证体系进行质量控制；
3、网络信号防雷器主要用于沿网络信号线路侵入设备的浪涌过电压过电流的防护，如网络交换机、网络服务器、路由器、MODEM、网络终端等，防雷器接口型式一；
4、般为RJ45接口，对百兆以内网络信号进行保护。
产品优点
■ 通流容量大，使用寿命长；
■ 采用多级保护，残压低，防护效果好；
■ 插入损耗低，传输性能优越；
■ 内置快速半导体保护器件，纳秒级响应速度；
■ 节能、环保，机架式结构、安装简便；
技术参数

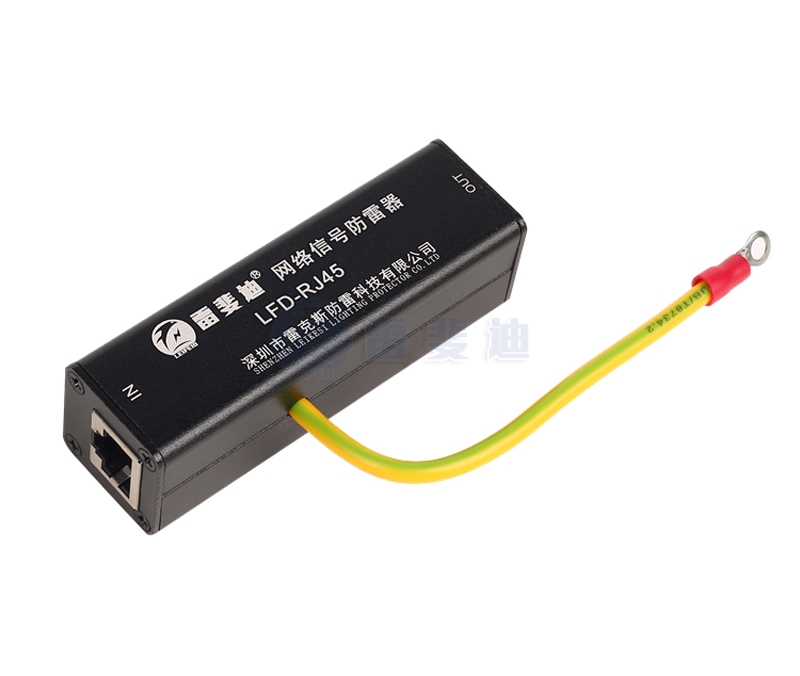

| 产品型号 | LFD-RJ45 | |
| 工作电压Uc | 5V | |
| 通流容量8/20μs | 5KA | |
| 最大通流容量8/20μs | 10KA | |
| 保护水平 | Up芯线—芯线 | ≤15V |
| 8/20μs | In芯线—接地线 | ≤50V |
| 适应传输速率 | 100Mbps | |
| 保护路数 | 1 | |
| 保护形式 | 1/2，3/6 | |
| 安装模式 | 串联 | |
| 插入损耗 | ≤0.5dB | |
| 响应时间 | ≤10ns | |
| 接口形式 | RJ45 | |
| 防护等级 | IP20 | |
安装、接线
Ø 防雷器串联在被保护设备与信号通道之间
Ø 防雷器的输入端IN与信号通道相连,输出端OUT与被保护设备相连并紧靠设备安装,不能接反
Ø 把防雷器的接地线与防雷系统接地排可靠连接,接线越短越好,最长不能超过1米
接线示意图
