产品说明
产品说明

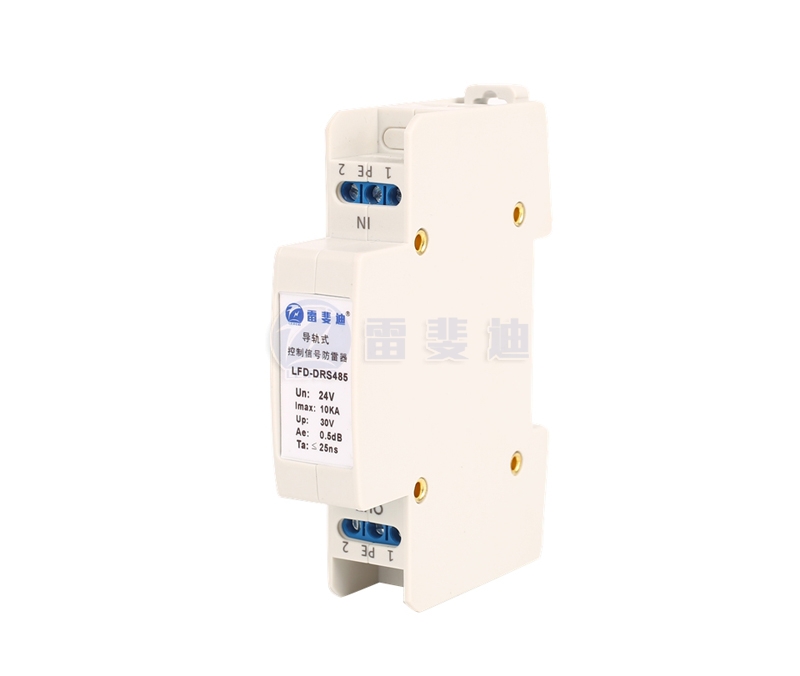

雷斐迪控制信号防雷器参照国家标准GB/T18802.21-2004/IEC61643-21:2000设计串联型485控制信号防雷器，用于控制信号防雷器主要用于沿低压控制信号线路侵入设备的雷电（过电压）防护，广泛应用于金融系统、电信系统、交通运输系统、石化工控系统，如各种数据传输线、监控控制线路、仪表仪器信号线路等。
产品优点
1、性能稳定、残压小、响应时间快、寿命长；
2、具有三级泄流、滤波、钳位使过电压、过电流能得到有效抑制；
3、放电电流大（10KA），响应时间快（≤25ns）；
4、集成化、体积小、接线简易、安装方便。
技术参数
| 型号 | LFD-DRS485(2线/4线） | ||
| 标称工作电压UN | 12V | 24V | 48V |
| 最大持续运行电压Uc | 24V | 30V | 60V |
| 标称负载电流IL | 2A | 2A | 2A |
| 标称放电电流(8/20μS)In | 5KA | ||
| 最大放电电流(8/20μS)Imax | 10KA | ||
| 电压保护水平(In)Up | ≤60V | ≤90V | ≤110V |
| 响应时间Ta | ≤25ns | ≤25ns | ≤25ns |
| 插入损耗Ae | ≤0.3db | ≤0.3db | ≤0.3db |
| 接口类型 | 接线端子 | 接线端子 | 接线端子 |
| 安装规格 | 1.5-4mm2 | 1.5-4mm2 | 1.5-4mm2 |
| 外形尺寸 | 90*61*18mm | ||
| 外壳材料 | PBT阻燃塑料,UL94-V0 | ||
| 温度范围 | -40℃…+85℃ | ||
产品接线图
