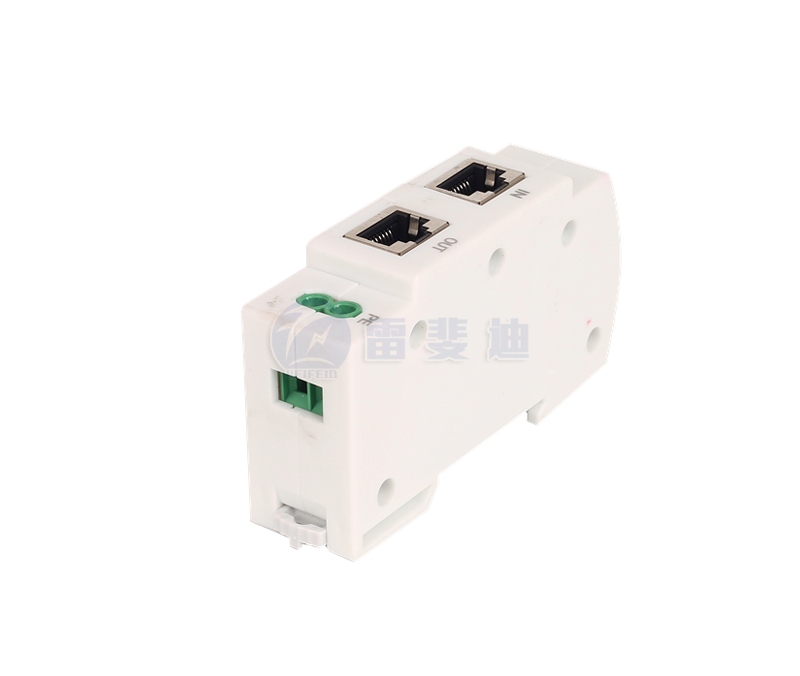

POE以太网防雷器类别:导轨信号防雷器

简介:​雷斐迪导轨网络二合一防雷器参照国家标准GB/T18802.21-2004/IEC61643-21:2000设计。适用于对以太网供电线路的网络信号线和供电电源设备进行浪涌保护的复合防雷器,内部结构包含网络线和电源线...

产品说明

产品描述

雷斐迪导轨网络二合一防雷器参照国家标准GB/T18802.21-2004/IEC61643-21:2000设计。适用于对以太网供电线路的网络信号线和供电电源设备进行浪涌保护的复合防雷器,内部结构包含网络线和电源线两种保护方案,确保系统过电压精确防护,使其免受感应过电压、操作过电压和静电放电等所造成的损坏;同时带有不同电压等级的信号电源的防雷保护。


应用领域

以太网供电线路,网络数据线,供电电源线路


功能特点

◎ 多级保护、通流容量大

◎ 限制电压低、响应时间快

◎ 插入损耗小、信号传输性能优越、稳定,使用寿命长

◎ 结构美观,易于安装和维护


技术参数


型 号LFD-DRJ45/POE
网络电源
额定工作电压Un5V48V
最大持续运行电压Uc6V60V
最大放电电流Imax1月2日0.3KA4--50.3KA
(8/20ms)3月6日0.3KA7月8日0.3KA
1、2、3、6、4、5、7、8-PE10KA1、2、3、6、4、5、7、8-PE10KA
SE-PE5KASE-PE5KA
限制电压Up10/700/ms1月2日<20V4--5<110V
3月6日<20V7月8日<110V
绝缘电阻MΩ≥0.4
传输速率Vs100M     1000M
插入损耗dB≤0.5
近端串扰dB≥60(PASS)
带宽FG(0.3~100)M
响应时间Ta≤1ns
外壳防护等级IP20
外形尺寸90×51×24mm
外壳材料阻燃PA66
保护线对2对(1-2、3-6)2对(4-5、7-8)
接口方式RJ45RJ45


安装、使用和维护

1、安装说明

将保护器接入系统前,先检查地网接地电阻,应符合规范要求。将保护器接入被保护设备前端,必须连接可靠。将保护器的接地线尽可能短地连接到保护接地母线上。


2、注意事项

保护器上有输入(IN)、输出(OUT)标志,输出端与被保护设备连接,切勿接反。否则会造成保护器的损坏,设备也无法得到保护。若由于插头座连接不良等因素引起损耗增大,应重新连接或更换保护器。用户不可随意拆卸保护器各部位的紧固件,以免造成损坏,影响正常工作。


接线示意图
