百兆网络信号防雷器类别:网络防雷器

简介:网络信号防雷器主要用于沿网络信号线路侵入设备的浪涌过电压过电流的防护,如网络交换机、网络服务器、路由器、MODEM、网络终端等,防雷器接口型式一;

产品说明

适用范围

1、百兆网络防雷器是按照国际标准 IEC61643.21和国家标准   GB18802.21;

2、所设计、生产和检测,产品严格按ISO9001质量保证体系进行质量控制;

3、网络信号防雷器主要用于沿网络信号线路侵入设备的浪涌过电压过电流的防护,如网络交换机、网络服务器、路由器、MODEM、网络终端等,防雷器接口型式一;

4、般为RJ45接口,对百兆以内网络信号进行保护。


产品优点

■ 通流容量大,使用寿命长;

■ 采用多级保护,残压低,防护效果好;

■ 插入损耗低,传输性能优越;

■ 内置快速半导体保护器件,纳秒级响应速度;

■ 节能、环保,机架式结构、安装简便;


技术参数

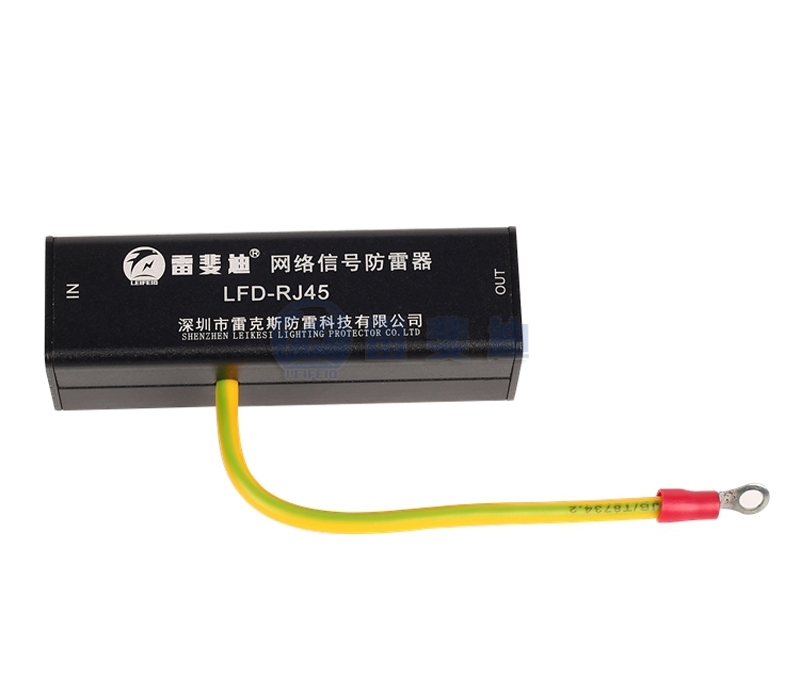

产品型号LFD-RJ45
工作电压Un5V
通流容量8/20μs5KA
最大通流容量8/20μs10KA
保护水平Up芯线—芯线≤15V
8/20μsIn芯线—接地线≤50V
适应传输速率100Mbps
保护路数1
保护形式1/2,3/6
安装模式串联
插入损耗≤0.5dB
响应时间1ns

接口形式

RJ45
                          外形尺寸             80*25*25mm
防护等级IP20


安装、接线

Ø 防雷器串联在被保护设备与信号通道之间

Ø 防雷器的输入端IN与信号通道相连,输出端OUT与被保护设备相连并紧靠设备安装,不能接反

Ø 把防雷器的接地线与防雷系统接地排可靠连接,接线越短越好,最长不能超过1米


接线示意图
