产品说明
一、1000V太阳能光伏直流电源防雷模块用途
该产品广泛适用于保护太阳能光伏发电系统中的光伏板、逆变器等设备，为光伏发电系统提供全方位的浪涌保护。
二、1000V太阳能光伏直流电源防雷模块特点
1、完整的预接线单元，用于光伏设备中，由底座和插入式保护模块组成。
2、Y型电路设计，三组高性能的压敏电阻，当发电机电路中出现绝缘故障时，可避免对电涌保护器的损害。
3、功能强大的氧化锌压敏电阻而来的高泄放能力。
4、内置动态热脱扣器，具备了高可靠性。
5、故障指示以红色标记出现在监控窗口中。
三、1000V太阳能光伏直流电源防雷模块安装注意事项
1、安装1000V直流电源防雷模块前必须切断电源，严禁带电操作。
2、建议在1000V直流电源防雷模块前端串联熔断器或自动断路器。
3、安装1000V直流电源防雷模块时请根据安装示意图所示连接，其中+为正极线，-为负极线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。安装完毕后将模块插到位，检查防雷模块是否正常工作。
4、1000V直流电源防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色或遥信端子输出报警信号时，表示防雷模块发生故障，应及时维修或更换。
5、并联式电源防雷模块应并联安装（也可采用凯文接线方式），连接线要求牢固可靠，且要求短、粗、直。

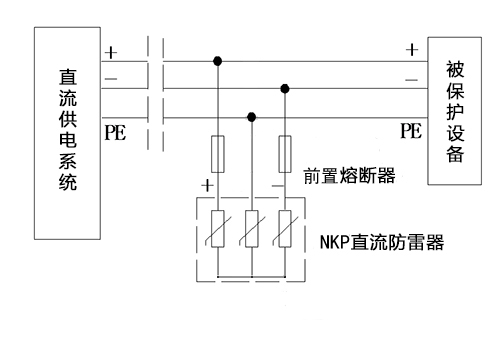

四、安装示意图
